April 15, 2023

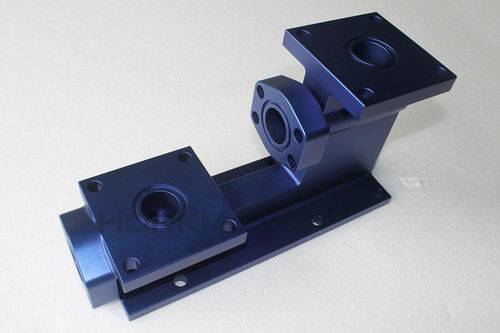

Aperçu de projet :
Processus de fabrication : Usinage de commande numérique par ordinateur
Matériel : 6061-T6 en aluminium
Dimensions de partie : 390,00 × du × 213,00 130,00 millimètres
Finissage extérieur : Ponçant, filetant, bleu de anodisation
Quantité et délai d'exécution : 1 unité, 7 jours
Le client était une société de l'Australie offrant le service professionnel et les solutions machinées pour les systèmes liquides. Ce prototype a été fait pour examiner la pression et le montage liquides avant basse production de masse. Depuis de grandes dimensions, la stabilité de forme et la tolérance de fraisage étaient les points clés.
La commande numérique par ordinateur usinant a habituellement commencé à partir du fraisage brut par de grands outils de coupe pour enlever rapidement le matériel non désiré, sur le fraisage fin par des outils graduellement plus petits. Pour la commande numérique par ordinateur de 3 axes fraisant, l'objet a été tourné manuellement et exactement replacé pour fraiser la pièce côte à côte, tolérance autour du ± 0.1mm.
Des montages et les gabarits ont été habituellement appliqués à l'assit fraisant pour le rendement élevé et la tolérance. Un trou profond a été ennuyé pendant qu'il était hors de la capacité de fraisage. La commande numérique par ordinateur a usiné le prototype avant le finissage extérieur. Toutes les lignes de coupure et bavures sur la surface fraisée ont été enlevées en ponçant et beadblasting.
Le finissage final de l'anodisation en aluminium. Le film anodisé a fourni le sentiment aussi bien que la corrosion et la résistance à l'abrasion esthétiques à la cloison. Généralement, 6061/6063 et 5052 étaient la série commune et préférée de matériel en aluminium pour obtenir le finissage de anodisation de qualité.
Une des applications à croissance rapide et larges de la commande numérique par ordinateur usinant aujourd'hui est prototypage rapide pour ses avantages des matériaux bon marché et de cible, de la tolérance serrée aussi bien que du coût de production habituellement bon marché, ainsi la commande numérique par ordinateur a fraisé des prototypes fournissent un retour plus fiable et plus économique sur la vérification de mécanisme et de résistance.
